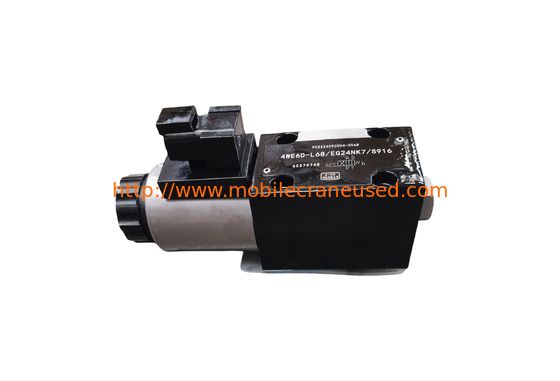

60275748 Bagian Sany Crane Solenoid Reversing Valve 4WE6D-L68/EG24NK7

Deskripsi Produk

Sany bagian derek solenoid klep pembalikan 4WE6D-L68/EG24NK7

60275748 cocok dengan model berikut:

Sany/80 ton/STC800T6
Sany/55t/STC550T5
STC250T-Y1
STC250S-Y18
STC250-I-14
STC200C5-4

Fungsi:

Kran katup arah elektromagnetik adalah elemen kontrol hidrolik penting, peran utamanya adalah untuk mengontrol aliran minyak hidrolik melalui gaya elektromagnetik,sehingga mencapai berbagai tindakan sistem hidrolik derekBerikut adalah peran spesifik dan prinsip kerja dari katup pengembalian elektromagnetik derek:
1. Peran
- Mengontrol aliran minyak hidrolik: katup arah elektromagnetik dapat mengubah aliran minyak hidrolik, sehingga mengontrol arah tindakan silinder hidrolik atau motor hidrolik.Misalnya, di derek, dengan mengubah arah aliran minyak hidrolik, Anda dapat mengontrol ekspansi dan kontraksi boom, rotasi dan hook angkat dan tindakan lainnya.
- Mencapai perubahan arah yang cepat: katup arah elektromagnetik memiliki kecepatan respons yang cepat, dapat menyelesaikan operasi perubahan arah dalam waktu singkat, meningkatkan efisiensi kerja derek.
- Kontrol jarak jauh: katup arah elektromagnetik dapat dikendalikan dari jarak jauh dengan sinyal listrik,dan operator dapat mengontrol tindakan sistem hidrolik melalui tombol atau joystick di kabin.
- Meningkatkan keandalan sistem: katup arah elektromagnetik memiliki struktur sederhana dan mudah dirawat, yang dapat secara efektif mengurangi tingkat kegagalan sistem hidrolik.
2.Prinsip Kerja
Katup arah elektromagnetik terutama terdiri dari solenoid, spool dan tubuh katup.
- Kondisi energi: ketika elektromagnet energi, kekuatan elektromagnetik yang dihasilkan akan menarik gulungan untuk bergerak ke posisi yang ditentukan,sehingga minyak hidrolik mengalir dari satu saluran ke saluran lain.
- keadaan mati daya: ketika solenoid dimatikan, gaya elektromagnetik hilang, spool katup kembali ke posisi awal di bawah tindakan pegas,dan arah aliran minyak hidrolik berubah sesuai.
- Fungsi netral: beberapa katup arah elektromagnetik memiliki fungsi netral, ketika solenoid tidak berenergi, spool berada dalam posisi netral, sirkuit minyak hidrolik terputus,dan silinder hidraulik atau motor hidraulik berhenti.
3.Skenario Aplikasi
Katup arah elektromagnetik dalam sistem hidrolik derek banyak digunakan dalam skenario berikut:
- Ekspansi boom dan kontraksi kontrol: mengontrol ekspansi dan kontraksi aksi boom dengan mengubah arah aliran minyak hidrolik.
- Pengendalian mengangkat kait: mengontrol arah aliran minyak hidrolik untuk mencapai kait naik dan turun.
- Kontrol mekanisme berputar: Hal ini digunakan untuk mengontrol tindakan berputar derek, sehingga derek dapat menyesuaikan arah kerja secara fleksibel.
